ダブル構成工法:縦葺き・横葺き・ガラリ

  • 縦葺き

  • 縦葺き

  • 横葺き

  • 横葺き・ガラリ

  • 縦葺き・ガラリ

  • 縦葺き・ガラリ

  • 嵌合ダブル

特長 ・上下2辺支持のみで連続的な壁面構成が可能です。
・長さは最大5mまで可能です。(耐風圧検討が必要です。)
・あらゆる壁面形状に対応可能です。

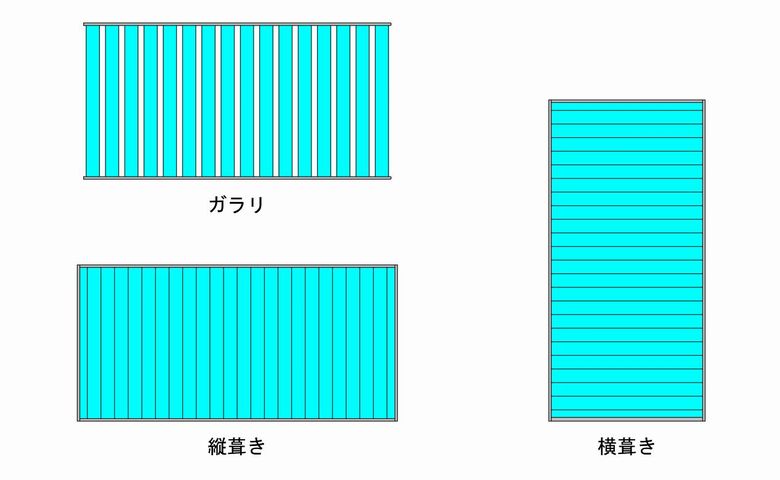

バリエーション

設計・施工上のご注意 ・使用長さについては耐風圧検討が必要となります。

価格

・最寄りの営業所までお問い合わせ下さい。

仕様

商品名 呼び厚さ
ミリ
標準重量
kg/m
規格寸法
mm
プロフィリットガラス 7
<±0.2>
約6.5 w262 x h60 x L3000


w262 x h60 x L4000

      w262 x h60 x L5000
      <±2.0>  <±1.0>  <±5.0>
※<  >内の数字は製品公差を示す。





オプション

・乙種防火戸仕様

・飛散防止仕様

・調光仕様

・耐風梁工法

PDF・CADダウンロード

PDFデータとCADデータ(.dxf)をzipファイルでダウンロードすることが可能です。
・ダウンロードをご希望の方は、ページ下部より会員登録をお願いいたします。
・PDFのみのデータと、PDF+CADのデータの2種類がございます。

製品分類 図面名称
工法:縦葺き・横葺き・ガラリ SUS枠
縦葺き工法
シングル/ダブル/コーナー
工法:縦葺き・横葺き・ガラリ SUS枠
縦葺き工法
ダブル・逆流防止弁付き
工法:縦葺き・横葺き・ガラリ AL枠
縦葺き工法
RC納まり
ダブル工法
工法:縦葺き・横葺き・ガラリ AL枠
縦葺き工法
鉄骨納まり
ダブル工法

ご利用上の注意事項

1. このサイトに収録されているCADデータの著作権・所有権は日昌グラシス株式会社に帰属します。
2. このCADデータを利用して作成した図面に対しては、作成者が検図責任を負うものとし、変更の有無に関係なく、いかなる場合にも当社は一切責任を負いかねますのでご了承ください。
3. このCADデータは、貴社内の利用以外には複製(コピー)で第三者に販売、配布することを禁じます。
4. このCADデータの内容は、新商品・統廃合などにより予告なく変更する場合がありますのでご了承ください。

このCADデータの作成におきましては万全を期しておりますが、お気づきの点等がありましたら当社にご連絡ください。

お問い合わせ・カタログ請求

Contact

お問い合わせはこちらよりお願いいたします。

トップライトに関してお困りの事(漏水・暑さ対策など)、古くなったトップライトの交換(フレーム・ガラス・ドーム)など、他社製品でも良いのでお問い合わせください。
その他製品:改修工法に1例が紹介されていますので、合わせてご覧ください。
