ダブル構成その他工法:インセットダブル・ボックス型面使い・ボックス袖使い

  • インセットダブル・ガラリ工法

  • インセットダブル・ガラリ工法

  • ボックス型面使い

  • ボックス型面使い

  • ボックス型面使い

  • ボックス型面使い

  • ボックス袖使い・外観

  • ボックス袖使い・内観

特長 ・上下2辺支持のみで連続的な壁面構成が可能です。
・長さは最大5mまで可能です。(耐風圧検討が必要です。)
・あらゆる壁面形状に対応可能です。

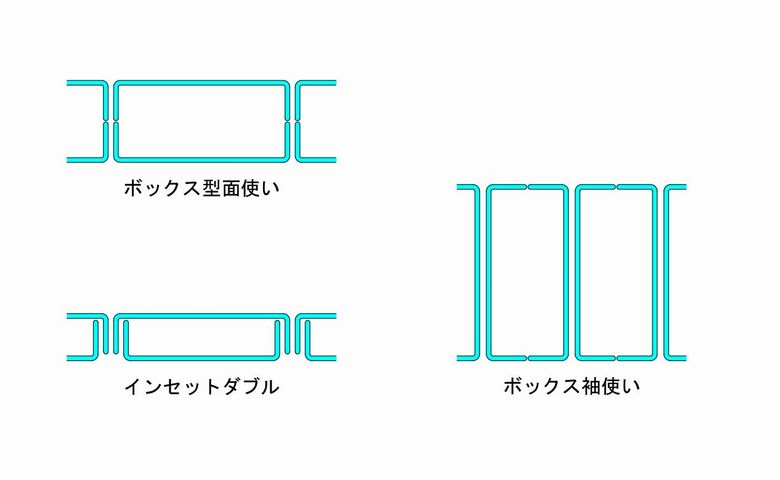

バリエーション

設計・施工上のご注意 ・使用長さについては耐風圧検討が必要となります。

価格

・最寄りの営業所までお問い合わせ下さい。

仕様

商品名 呼び厚さ
ミリ
標準重量
kg/m
規格寸法
mm
プロフィリットガラス 7
<±0.2>
約6.5 w262 x h60 x L3000
      w262 x h60 x L4000
      w262 x h60 x L5000
      <±2.0>  <±1.0>  <±5.0>
※<  >内の数字は製品公差を示す。

オプション

・乙種防火戸仕様

・飛散防止仕様

・調光仕様

・耐風梁工法

PDF・CADダウンロード

PDFデータとCADデータ(.dxf)をzipファイルでダウンロードすることが可能です。
・ダウンロードをご希望の方は、ページ下部より会員登録をお願いいたします。
・PDFのみのデータと、PDF+CADのデータの2種類がございます。



現在、PDF・CADデータはありません。
