採光換気ガラリ千鳥採光・換気、片側採光・換気、両側換気、交互採光・換気
両側換気タイプ
両側換気タイプ
採光・換気タイプ外観
採光・換気タイプ内観
採光・換気タイプ機構
| 特長 | ⒈ 採光機能と換気機能を有する新スタイル・エコ製品 ⒉ ガラス（採光機能）／ガラリ（換気機能）の組合せは自由自在。※縦羽根自立型・縦フレームレス仕様 ⒊ 換気ガラリには、止水性に配慮した横羽根（外部側）＋縦羽根（内部側）二重羽根構造を採用。 ⒋ 換気効率、ガラリ羽根自体の止水性を高め、シャープな意匠性を実現する６０度切妻型形状を採用。 |
|---|---|

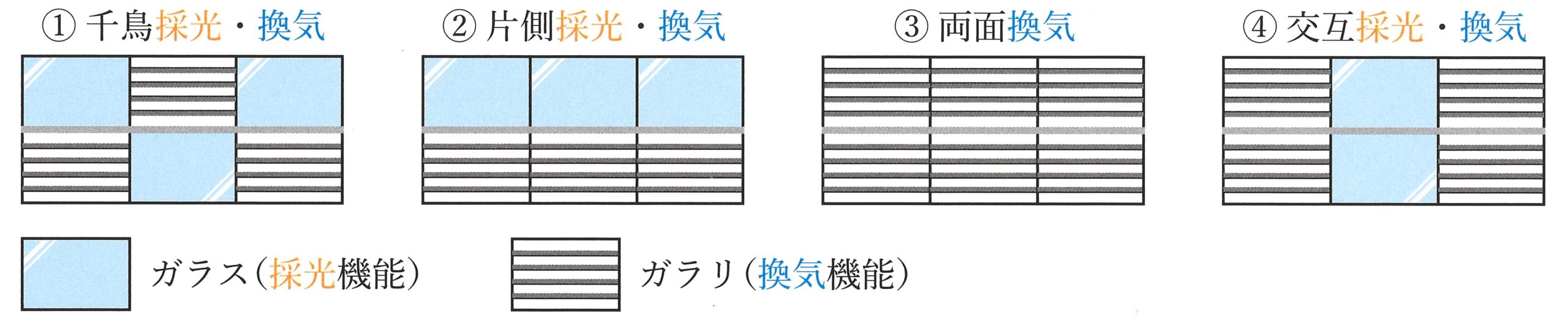

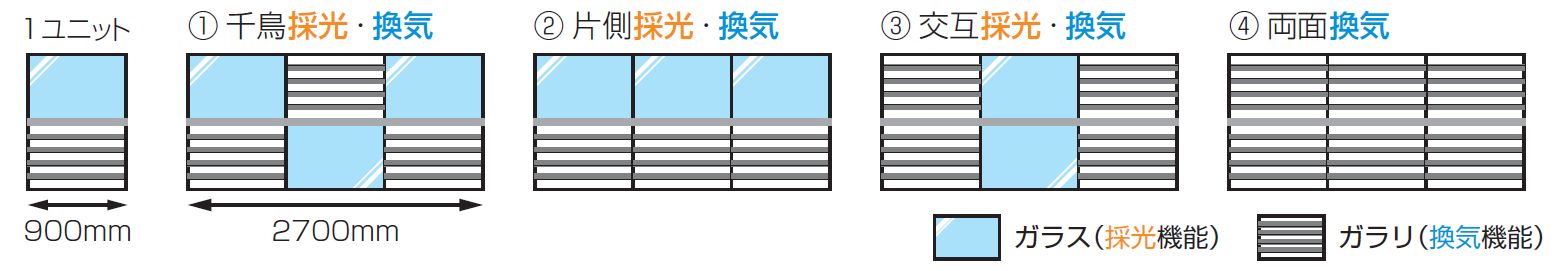

| バリエーション |
|
価格
・最寄りの営業所までお問い合わせ下さい。
規格表
製品寸法
| 製品形状 | 底辺角度 |
羽根ピッチ 横羽根 縦羽根 |
ユニット基本ピッチ | 底辺幅 |
| 切妻型 | 60度 | 60㎜ 100㎜ | ※900㎜ | 529～1129㎜ |
※工場ユニット化基本ピッチ1800㎜
有効排煙面積
| 千鳥採光換気 | 片側採光換気 | 両側換気 | 交互採光換気 |
| 0.133 | 0.150 | 0.300 | 0.133 |
単位（㎡／スパン）
※1スパン（@900㎜）あたりの値（底辺幅1129㎜の場合）
製品重量
| 千鳥採光換気 | 片側採光換気 | 両側換気 | 交互採光換気 |
| 68 | 63 | 70 | 68 |
単位（kg／スパン）
※1スパン（@900㎜）あたりの値（底辺幅1129㎜の場合）
仕様
・妻面：金属パネル
・材質：ガルバリウム鋼板（素地）／SUS304（2B／HL）
・採光材：網入板ガラス（型・磨き）6.8㎜
オプション
・アクリル焼付塗装
・ウレタン焼付塗装
・フッ素焼付塗装
PDF・CADダウンロード
PDFデータとCADデータ（.dxf）をzipファイルでダウンロードすることが可能です。
・ダウンロードをご希望の方は、ページ下部より会員登録をお願いいたします。
・PDFのみのデータと、PDF＋CADのデータの2種類がございます。
