IS イルミナ スクエアIS イルミナ スクエア
・Fタイプ（Flat：フラット）
・Cタイプ（Curve：カーブ）
・ガラス押さえレス
・ガラス押さえレスによる、ガラス面の雨水排水イメージ
・IS-F 外観－昼景イメージ
・IS-F 外観－夜景イメージ
・IS-F 内観－昼景イメージ
・IS-F 内観－夜景イメージ
・IS-F 外観－雨天イメージ
・IS-C 外観－昼景イメージ
| 特長 | ・ストラクチャーシール（SSG）による意匠性重視のトップライト ガラス押さえレス工法なので、緩勾配施工時のガラス面雨水の排水性が良好 ※ストラクチャーシール（ストラクチュラル・シーラント）とは、ガラスを構造体に直接接着し、 支持するための高強度な弾性接着剤（構造シーラント）のことです ・フラットタイプ とカーブタイプの２種類を用意 ※設置勾配 フラット：2～15°、カーブ（水平設置可能）：0～15° 上部フレーム側ガラス：強化ガラスTP5ｍｍ 下部フレーム側ガラス：単板ガラス仕様（30分耐火性能）または、 断熱性にすぐれた複層ガラス仕様（30分耐火性能・断熱性向上）から選択可能 ・断熱性能は、標準的なトップライト（非断熱型）同程度 （参考計算値）ガラス面断熱性能：TP5+A17+PW6.8 2.73W/m²k H4相当 ・30分耐火性能：耐火補強材としてZAM鋼板を使用 ・結露対策として下部フレーム室内側結露受けに、断熱材付き樹脂カバーを採用 ・フレーム色調は、シックなデザイン性のブラック色 ・900×900サイズのみ、オプションでソーラーバッテリー式電動ブラインド設置可能 ※電気配線工事不要 |
|---|---|
仕様

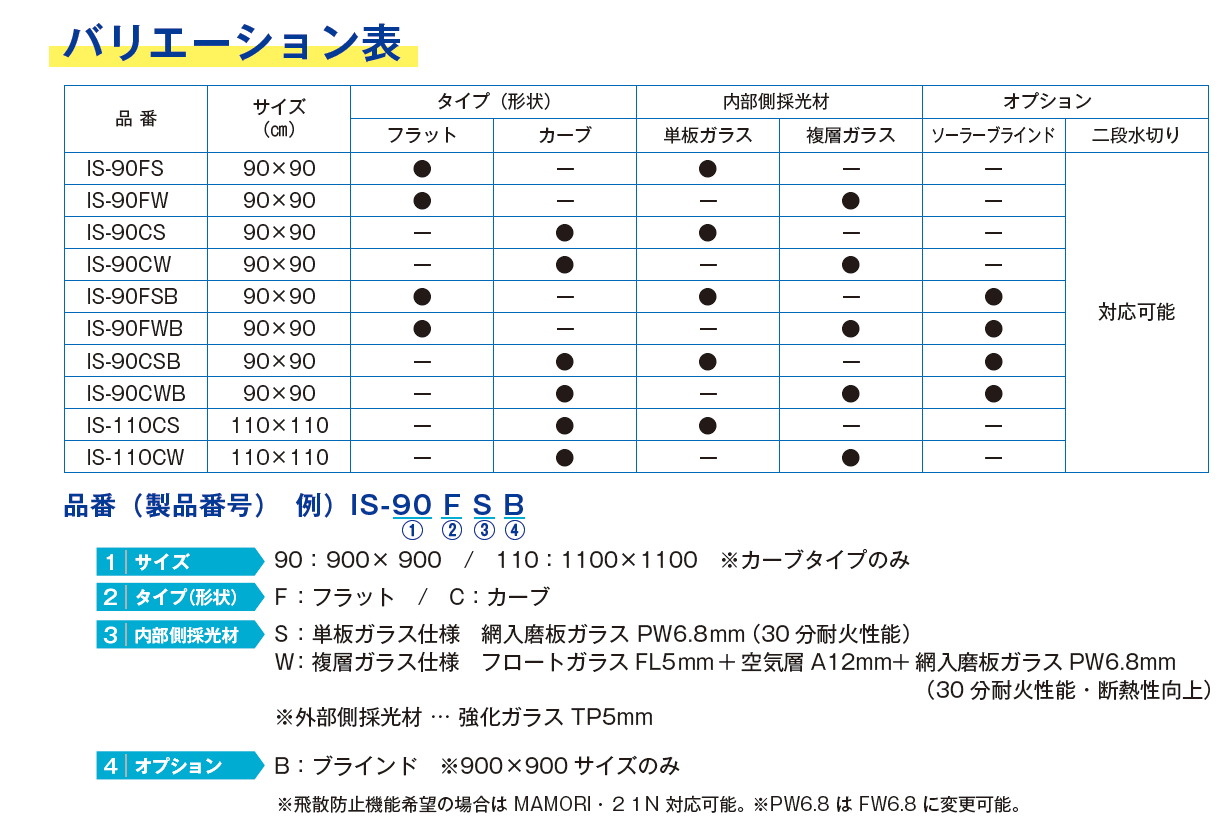

規格・オプション対応表
製品構成例
性能試験
・社外性能試験報告書
IS-C110 網入磨板ガラスt6.8 【気密性能・水密性能・耐風圧性能】
・社外性能試験動画
IS-C110 網入磨板ガラス子t6.8 【水密性能】
ソーラーブラインド開閉の様子
遮光イメージ

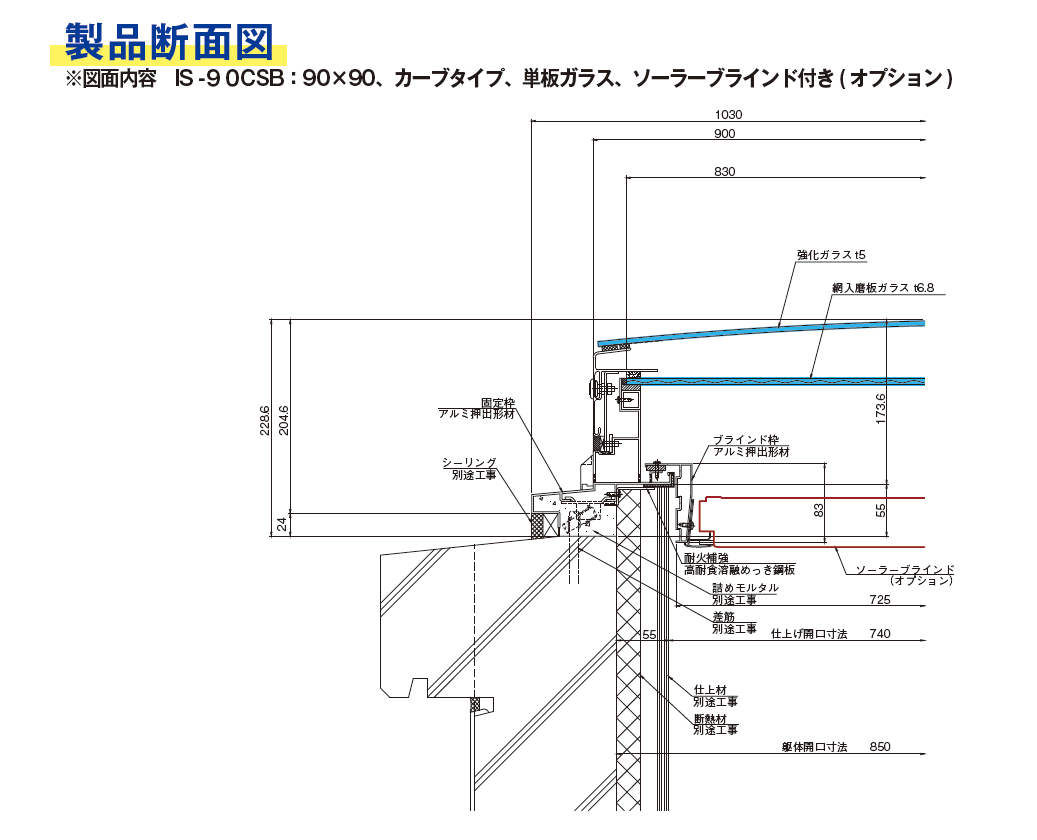

製品断面図
図面内容 IS-C90 ： カーブタイプ、900×900、単板ガラス仕様、ソーラーブラインド付き（オプション）
PDF・CADダウンロード
PDFデータとCADデータ（.dxf）をzipファイルでダウンロードすることが可能です。
・ダウンロードをご希望の方は、ページ下部より会員登録をお願いいたします。
・PDFのみのデータと、PDF＋CADのデータの2種類がございます。
ご利用上の注意事項
1. このサイトに収録されているCADデータの著作権・所有権は日昌グラシス株式会社に帰属します。
2. このCADデータを利用して作成した図面に対しては、作成者が検図責任を負うものとし、変更の有無に関係なく、いかなる場合にも当社は一切責任を負いかねますのでご了承ください。
3. このCADデータは、貴社内の利用以外には複製（コピー）で第三者に販売、配布することを禁じます。
4. このCADデータの内容は、新商品・統廃合などにより予告なく変更する場合がありますのでご了承ください。
このCADデータの作成におきましては万全を期しておりますが、お気づきの点等がありましたら当社にご連絡ください。
